山東德州某知名重工制造企業是國內新興的重大裝備核心部件研發制造企業，主要從事DN50-1600mm 球墨鑄鐵管管模和MW 級風力發電機主軸等大型鍛件產品的研發、制造及銷售，是我國最大的球墨鑄鐵管管模及MW 級風力發電機主軸生產企業，公司擁有完整成熟的大型鍛件坯料制備、鍛造、熱處理、機械加工于一體的產業鏈。本次除塵項目主要用于結構廠火焰切割工位除塵、核廢料處理裝備制造車間等離子切割機工位除塵、鍛壓廠鍛造壓機火焰切割機除塵、曲臂車間火焰切割機除塵及青島廠區等離子切割機工位除塵五大車間區域。通過對國內多家環保企業綜合實力及相關案例的考察之后最終選擇與青島路博環保達成合作意向，青島路博環保技術人員對現場工況勘察后設計出一整套的除塵工藝，經過雙方多次交換需求，最終確定了可行的除塵方案。

?

項目介紹：

結構廠有3臺火焰切割機，切割機尺寸分別為18m*7m、15m*3m、18m*6m，分別設計收集方式為雙吸式，

雙吸式煙塵收集平臺特點：

結構簡單，鋼材耗量較少，制作精度要求不高

組件較少，故障點少，維修簡單

清渣方便

同等切割平臺寬度，所需抽風量小，除塵投資較少

抽風效果受鋼板在切割平臺上的覆蓋率影響大，覆蓋率越高，效果越好。

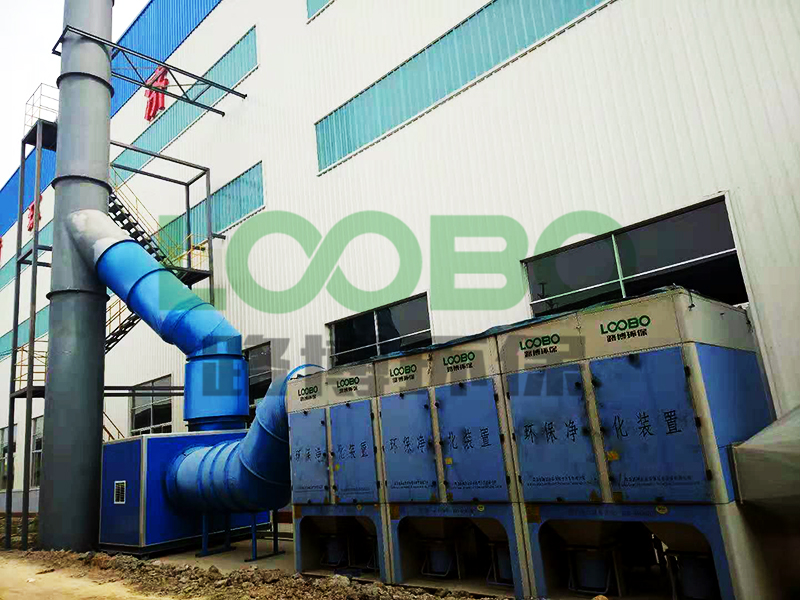

三臺切割及各使用一套除塵系統，選用多濾筒除塵器為除塵主機，配備大風量離心風機，過濾效果更好。

核廢料處理裝備制造車間及青島廠區各有1臺等離子切割機，切割機尺寸分別為8m*4m、10m*3.5m,根據切割機寬度分別設計方式為吹吸式

吹吸式煙塵收集平臺特點：

結構簡單，鋼材耗量較少，制作精度要求不高；

組件較少，故障點少，維修簡單

清渣方便

同等切割平臺寬度，所需抽風量小，除塵投資較少

抽風效果受鋼板在切割平臺上的覆蓋率影響大，覆蓋率越高，效果越好。

鍛壓廠鍛造壓機火焰切割機橫梁伸縮有效行程5m，升降有效行程3m，其長*寬*高=6.8*6*4.1m,本方案設計使用可滑動房進行煙塵收集，房體長4米，寬4.5米，高4米，可滑動距離10米，配獨立驅動系統，隨切割機一起動作。系統設計風量22000m3/h，采用一臺高效濾筒除塵器，

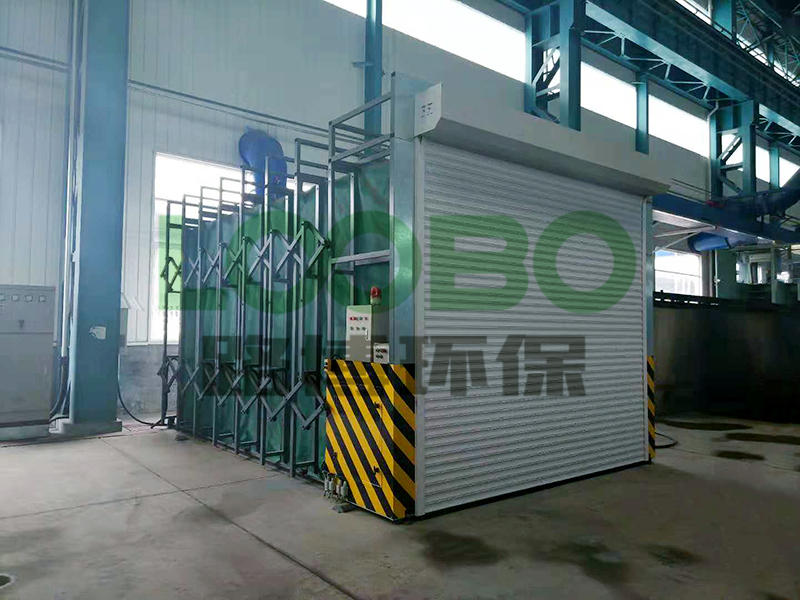

曲臂車間有2臺機床式火焰切割機，手持式火焰切割機1臺，兩臺機床式火焰切割機工位共用一個平臺，滑軌長28米，懸臂有效伸縮長度4米。應企業要求，路博將機床式火焰切割除塵工位設計為5米長的移動式除塵房，手持式火焰切割工位采用可伸縮式除塵房，伸縮房伸長后6米，收縮后2米，門高2.6米，系統風量為72000m3/h.
